13. Stato dell’informazione

13.1. Registro di sistema

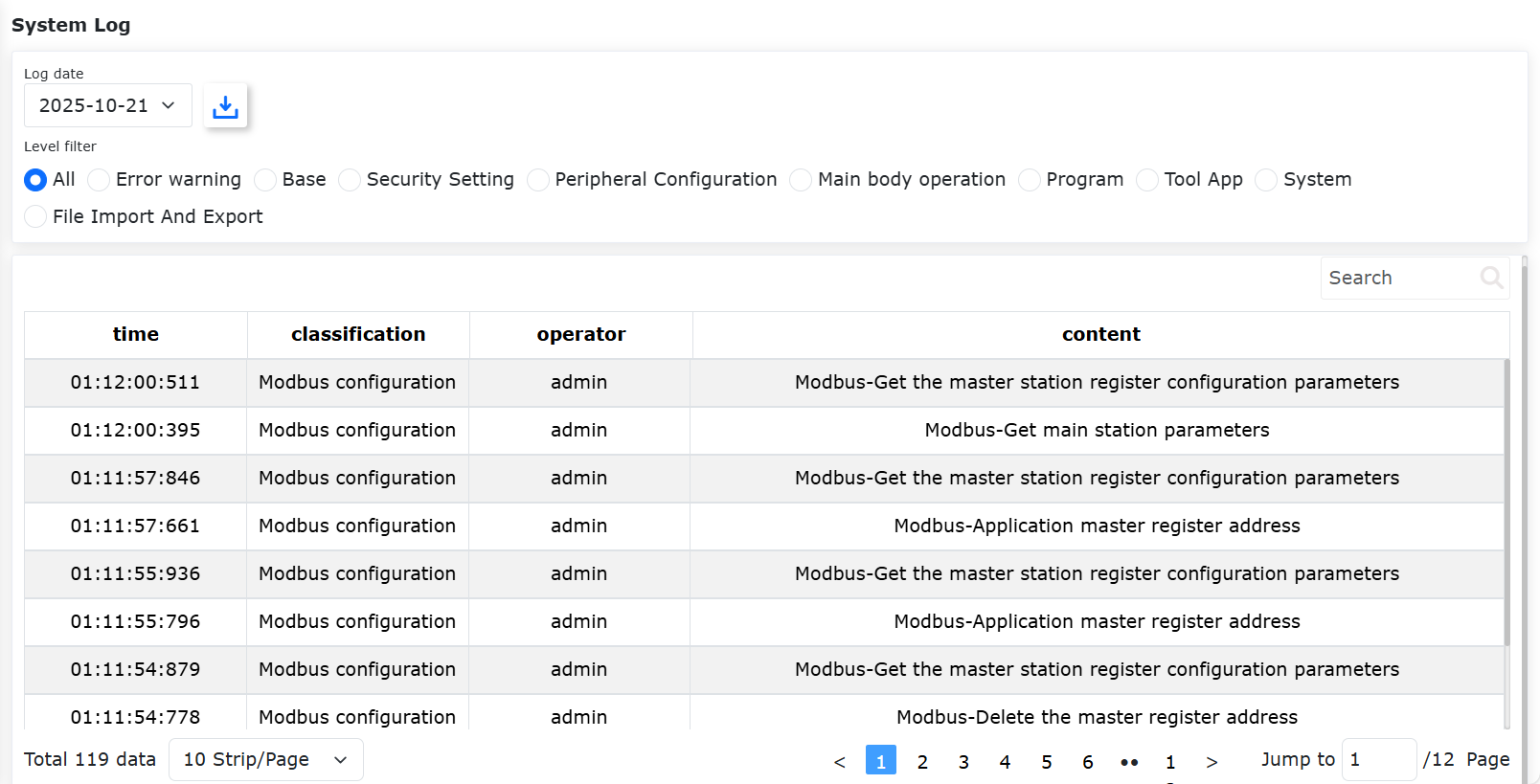

L’accesso alla sezione «Stato dell’informazione - Registro di sistema» mostra, per impostazione predefinita, tutti i dati del registro del giorno corrente.

I dati del registro sono suddivisi in livelli, attualmente distinti in: tutti, avviso di errore, configurazione di base, configurazione di sicurezza, configurazione di periferica, operazioni sull’entità, programma di insegnamento, applicazione strumento, impostazioni di sistema e importazione/esportazione file.

Nell’angolo in alto a destra della tabella dei dati c’è una casella di input di ricerca, dove gli utenti possono inserire il contenuto da filtrare secondo le loro esigenze. L’interfaccia è la seguente:

../_images/00113.png

Figura 13.1‑1 Interfaccia del registro di sistema

13.2. Interrogazione dello stato

13.2.1. Utilizzo delle funzioni

  1. Accendere lo scatola di controllo e connettere il cavo di rete al PC;

  2. Aprire il browser sul PC e visitare l’indirizzo 192.168.58.2, accedere con l’account admin e la password 123, entrare nella pagina;

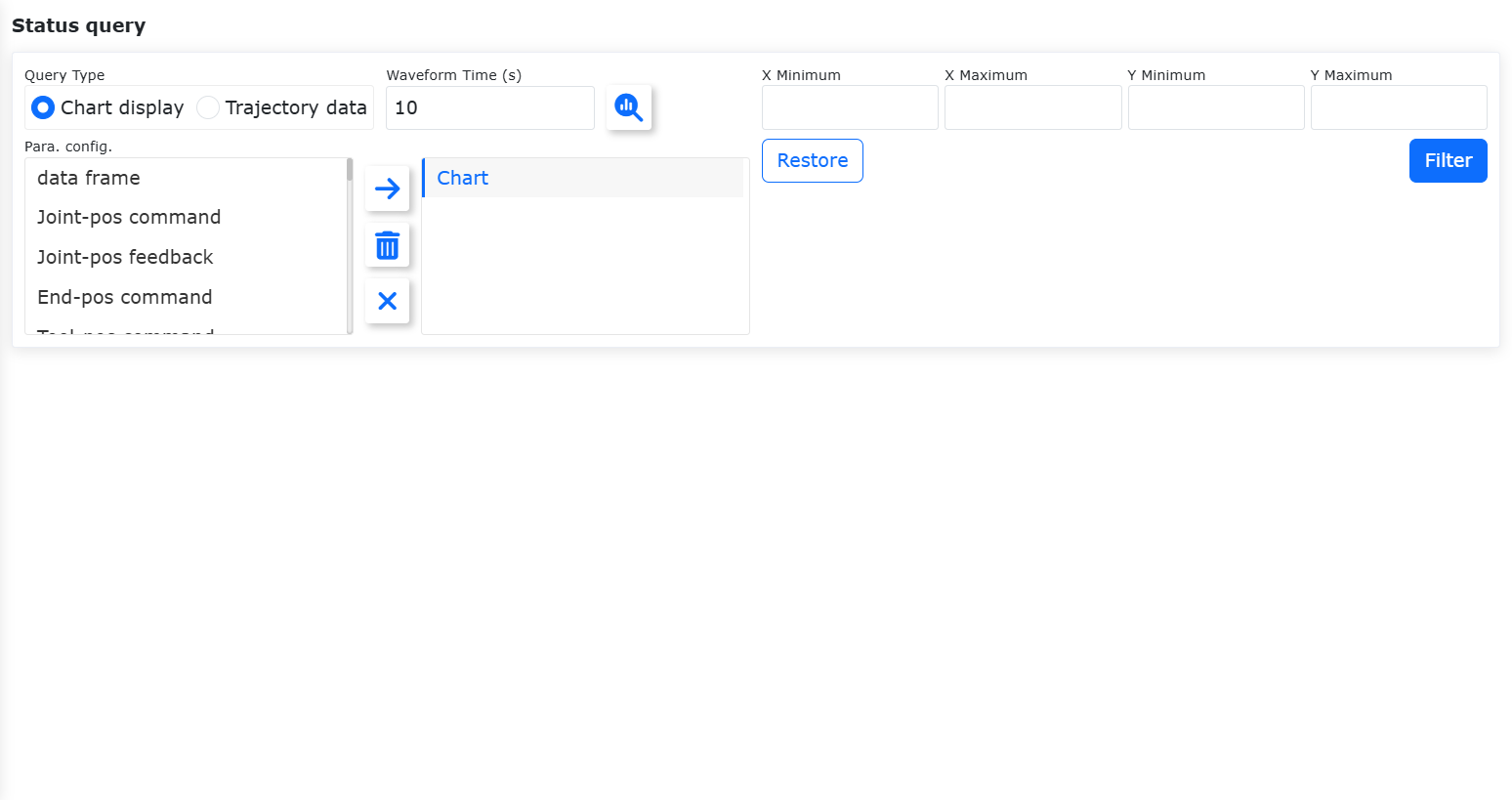

  3. Fare clic su «Stato dell’informazione» - «Interrogazione dello stato» nel menu a sinistra per accedere all’interfaccia di interrogazione dello stato, come mostrato nella figura sotto;

../_images/00213.png

Figura 13.2‑1 Interrogazione dello stato

Nota

../_images/00614.png

Nome:Pulsante di query

Funzione: Fare clic per inviare l’istruzione di query grafico/dati tracciato, rappresenta lo stato non interrogato

Nota

../_images/00713.png

Nome:Pulsante di spostamento verso destra

Funzione: Fare clic per aggiungere l’elemento selezionato a sinistra nell’elenco secondario a destra

Nota

../_images/00812.png

Nome:Pulsante di eliminazione

Funzione: Fare clic per eliminare l’elemento secondario selezionato a destra

Nota

../_images/00911.png

Nome:Pulsante di svuotamento

Funzione: Fare clic per svuotare tutti gli elementi secondari a destra

  1. Selezionare la visualizzazione del grafico, compilare il tempo ondulatorio, scegliere i parametri da interrogare dall’elenco a sinistra nella configurazione dei parametri, fare clic sul pulsante «spostamento verso destra» per configurare i parametri nell’elenco a destra;

Nota

Il tempo ondulatorio può essere definito nell’intervallo (10-30s), la configurazione dei parametri consente di selezionare fino a 6 opzioni.

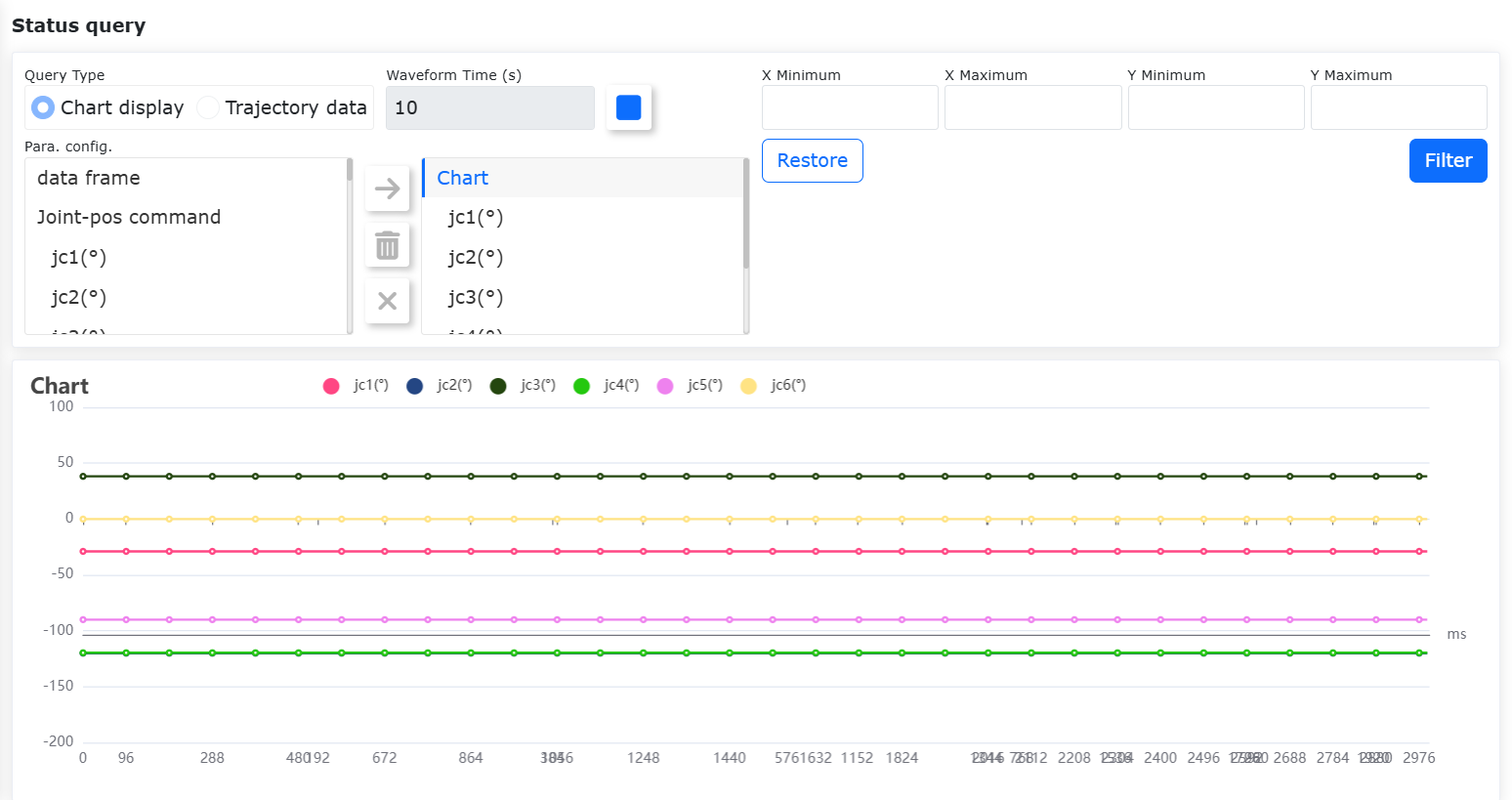

  1. Fare clic sul pulsante «query» per iniziare la query, in base alla configurazione dei parametri, viene visualizzato un grafico a linee dei dati in tempo reale, come mostrato nella figura sotto;

../_images/00314.png

Figura13.2‑2 Visualizzazione del grafico

13.2.2. Esportazione del grafico

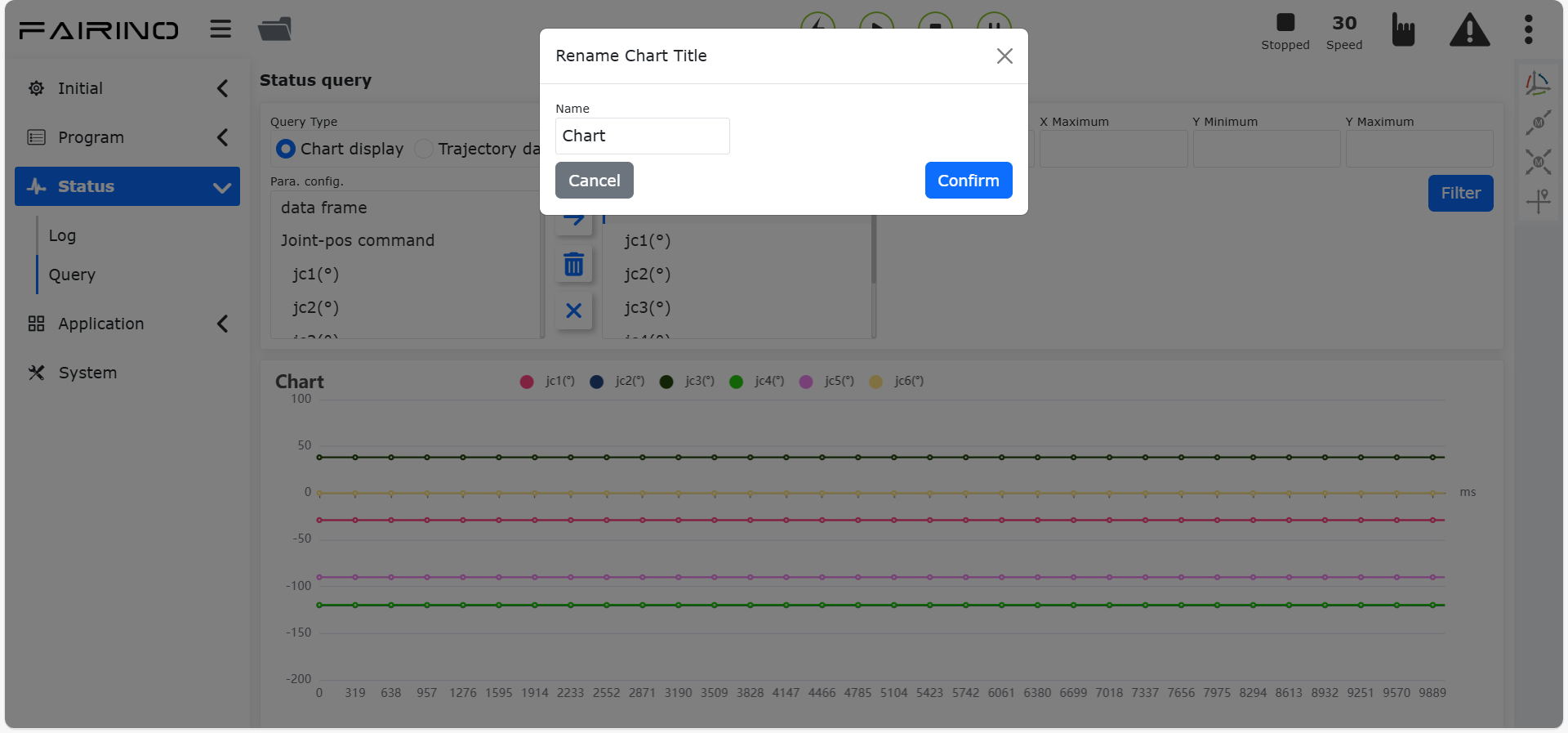

  1. Fare clic sulla finestra di dialogo del titolo del grafico per modificarlo direttamente, come mostrato nella figura sotto:

../_images/00414.png

Figura13.2‑3 Rinominare il titolo del grafico

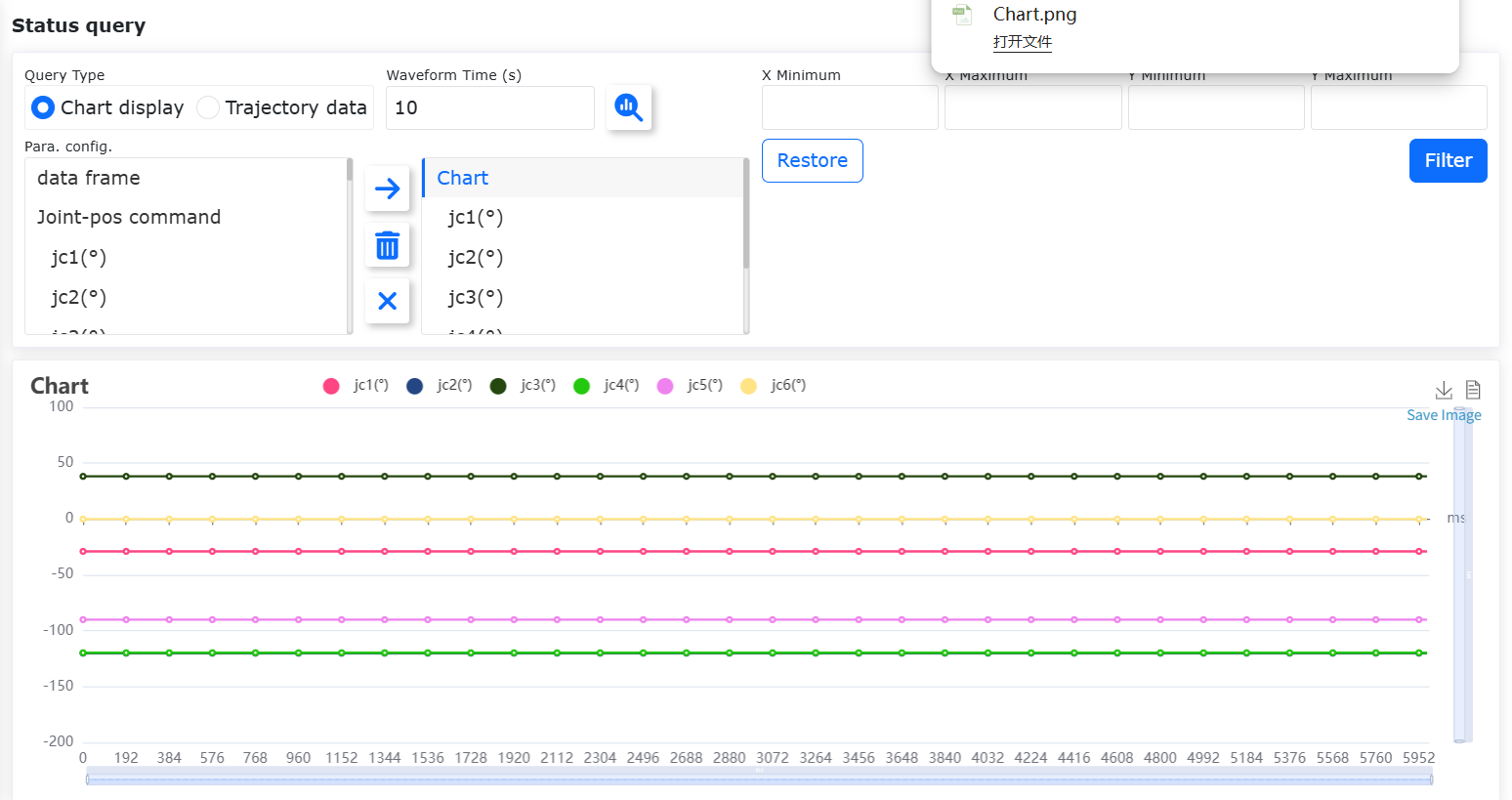

  1. Dopo aver fatto clic con successo sul pulsante di arresto della query, viene visualizzato il pulsante di download, fare clic per scaricare, il browser propone il download del file del grafico con il nome del titolo del grafico. Come mostrato nella figura sotto:

../_images/00514.png

Figura13.2‑4 Esportazione del grafico

13.2.3. Visualizzazione dei dati

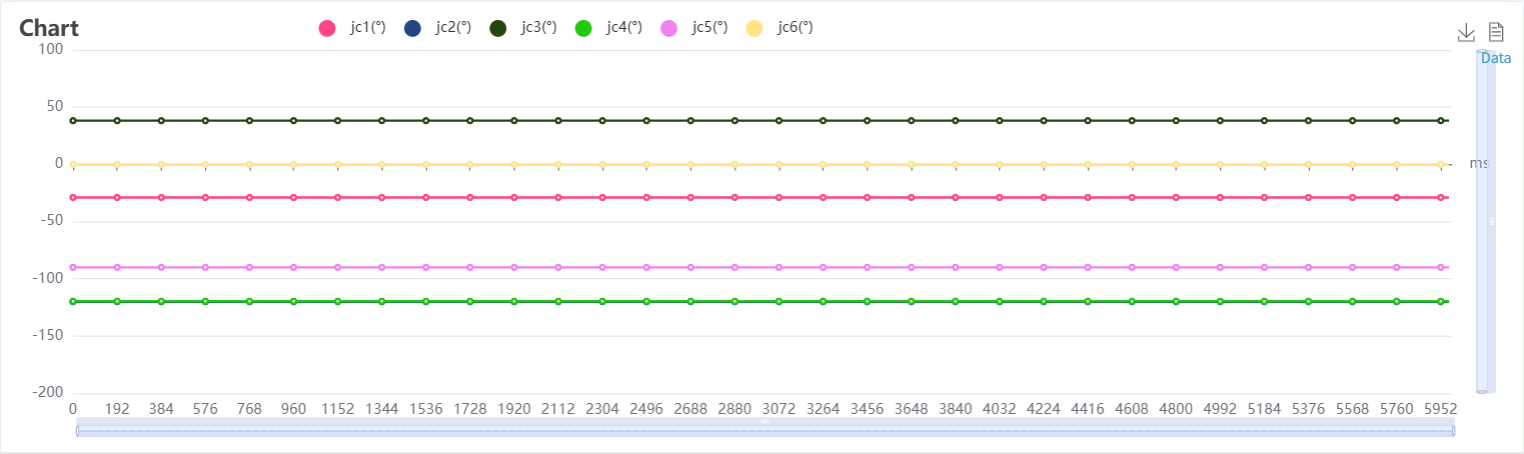

  1. Dopo aver arrestato la query, fare clic sul pulsante della vista dati nell’angolo in alto a destra del grafico, come mostrato nella figura sotto:

../_images/01012.png

Figura13.2‑5 Pulsante della vista dati

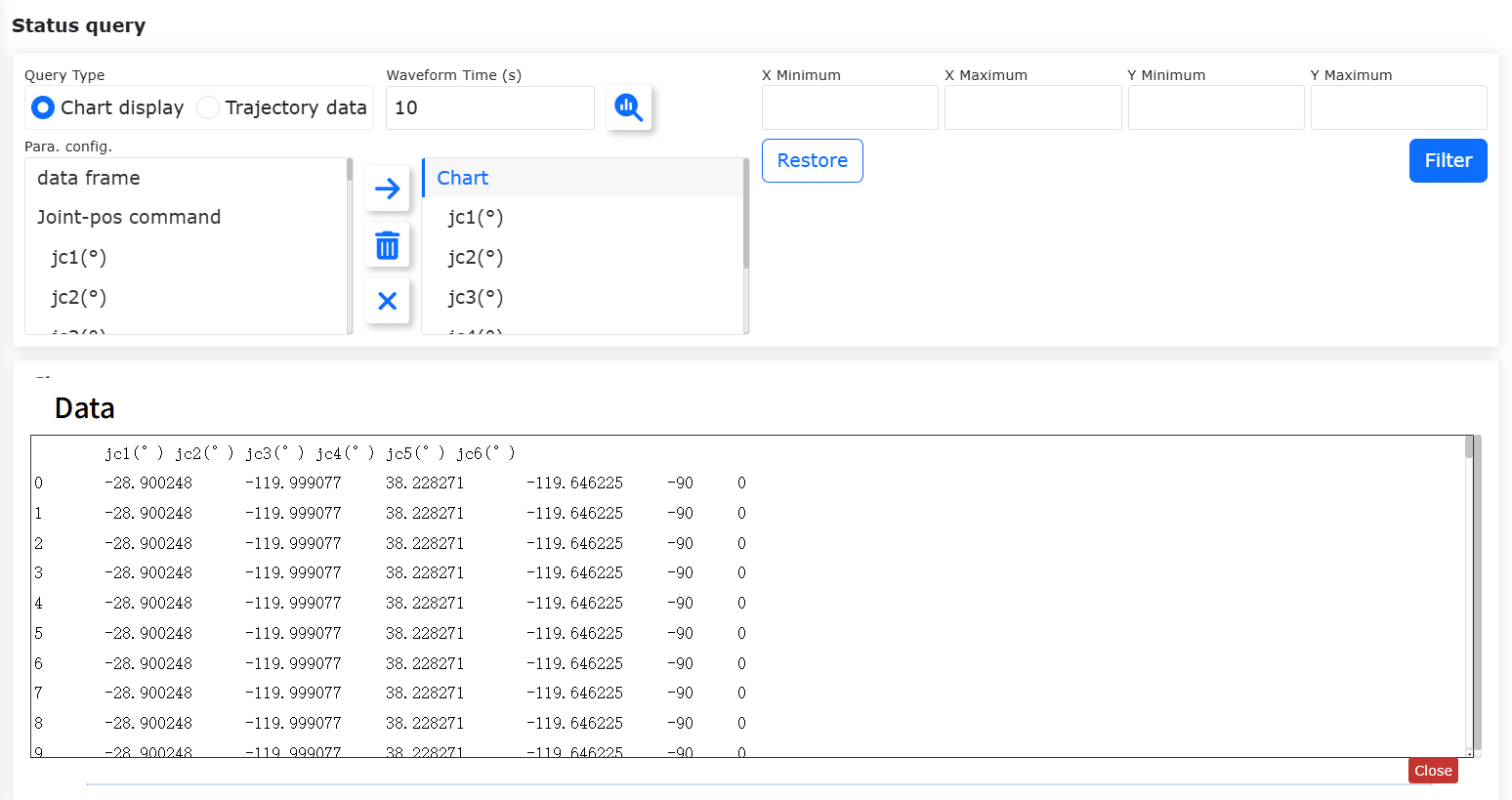

  1. I dati nella vista sono come mostrato nella figura, il contenuto dei dati supporta la copia.

../_images/01110.png

Figura13.2‑6 Visualizzazione dei dati

13.2.4. Filtro dei dati

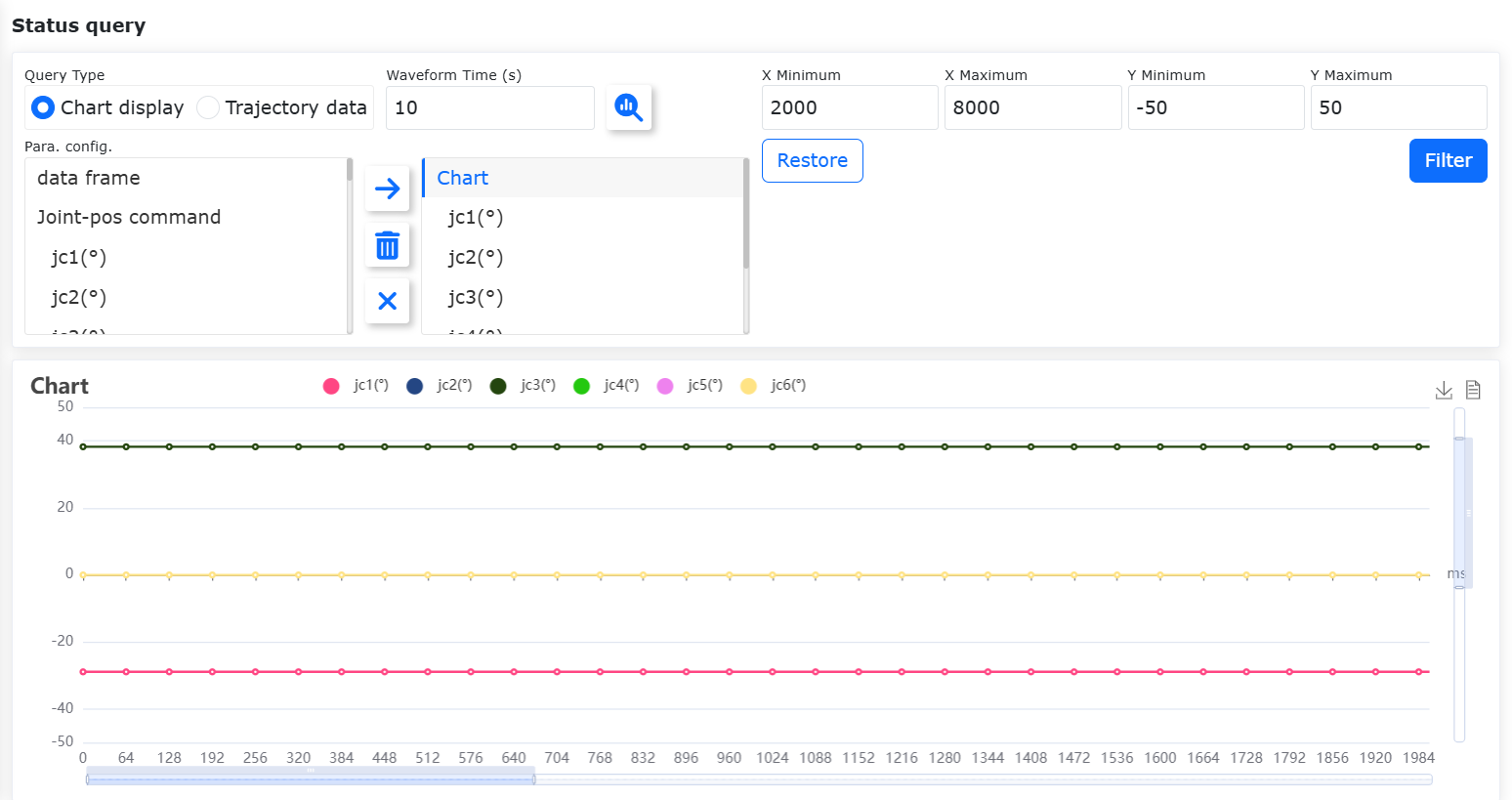

  1. Dopo aver arrestato la query, inserire i valori minimo/massimo x/y, l’intervallo dei dati del grafico cambierà di conseguenza, come mostrato nella figura sotto:

../_images/01210.png

Figura13.2‑7 Interfaccia di filtro dei dati

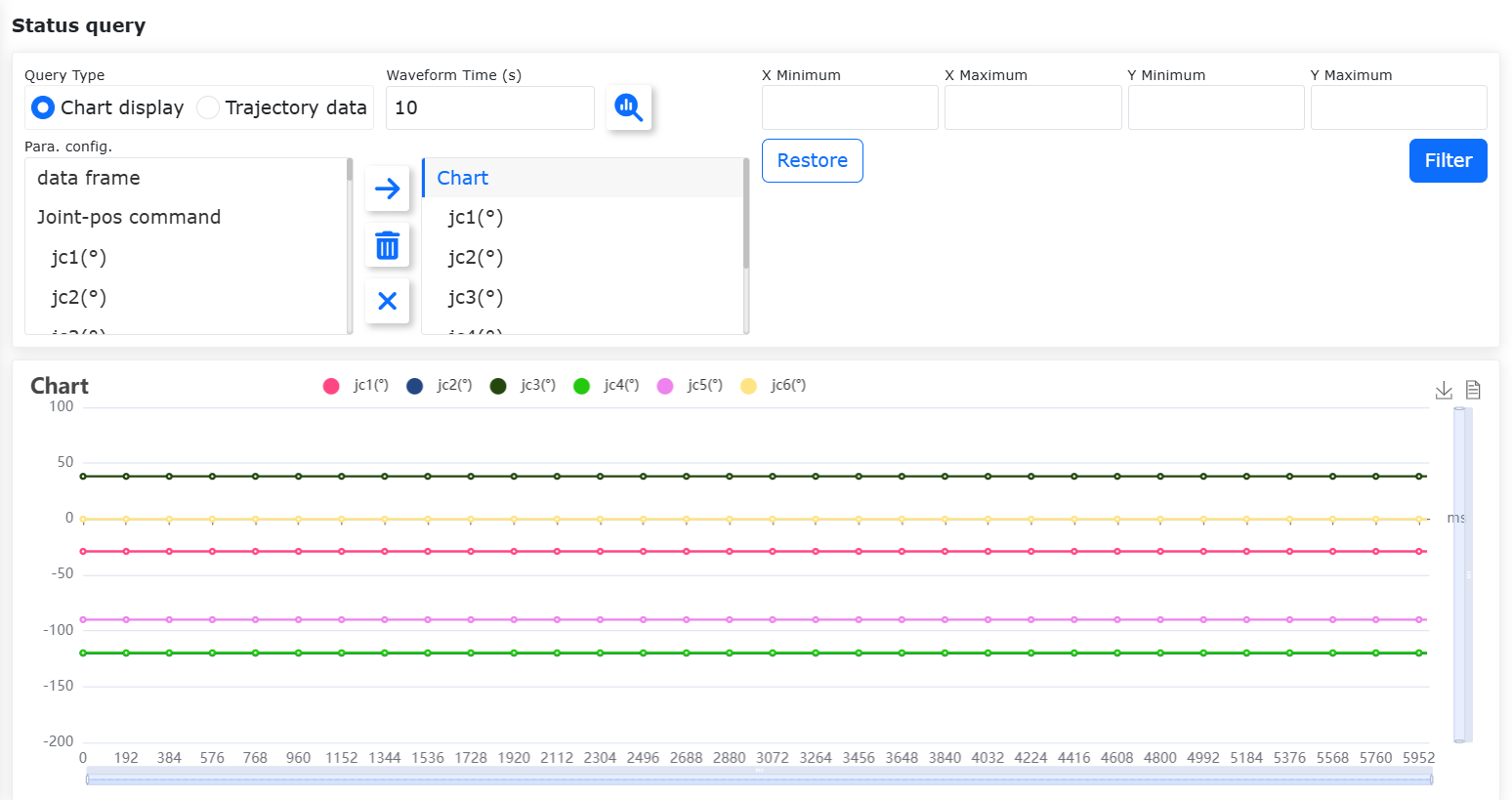

  1. Fare clic sul pulsante di ripristino, l’intervallo dei dati del grafico tornerà alle impostazioni predefinite, come mostrato nella figura sotto:

../_images/01310.png

Figura13.2‑8 Ripristino dei dati
