12. Punti di Insegnamento

La gestione dell’insegnamento è suddivisa in due modalità: «Modalità Sistema» e «Modalità Tabella Punti», per consentire, durante la chiamata di un programma del manipolatore, di implementare diversi schemi di ispezione richiamando diverse tabelle di punti, soddisfacendo così le esigenze della ricetta. Successivamente, ogni volta che viene aggiunto un nuovo dispositivo o prodotto, il pacchetto dati della tabella punti può essere scaricato nel robot tramite il sistema supervisore, e i pacchetti dati delle nuove tabelle di punti create dal robot possono anche essere caricati al sistema supervisore.

Modalità Sistema: Supporta «importare, esportare, eliminare, rinominare, modificare, sovrascrivere, modificare, visualizzare» il contenuto dei punti di insegnamento, nonché il movimento passo-passo ai punti di insegnamento.

../_images/0017.png

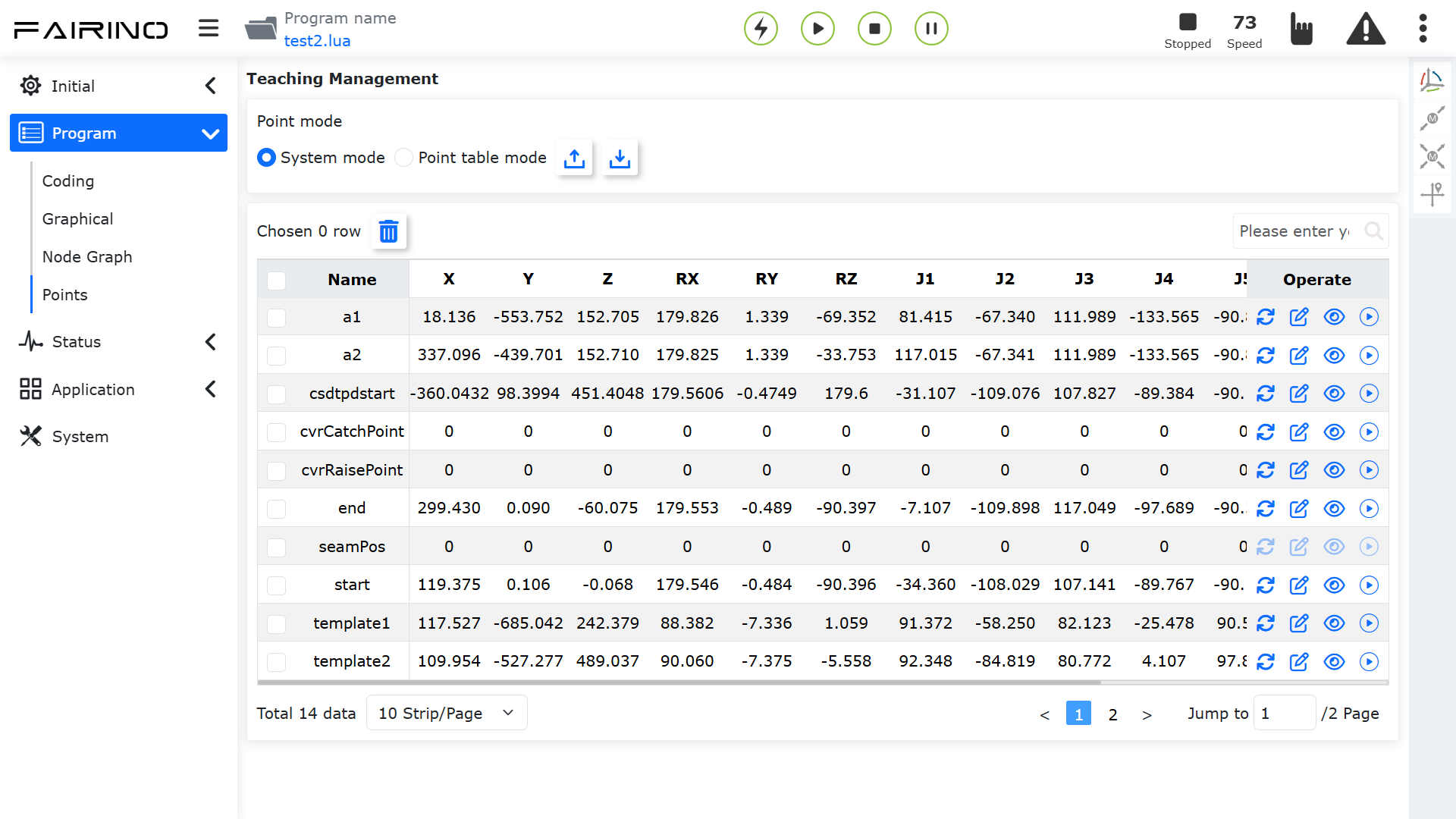

Grafico 12.1-1 Interfaccia gestione insegnamento - Modalità Sistema

Modalità Tabella Punti: Supporta «aggiungere, applicare, rinominare, eliminare, importare, esportare» tabelle di punti, «eliminare, modificare, visualizzare e sovrascrivere» il contenuto dei punti all’interno della tabella punti, nonché il movimento passo-passo ai punti di insegnamento.

../_images/0028.png

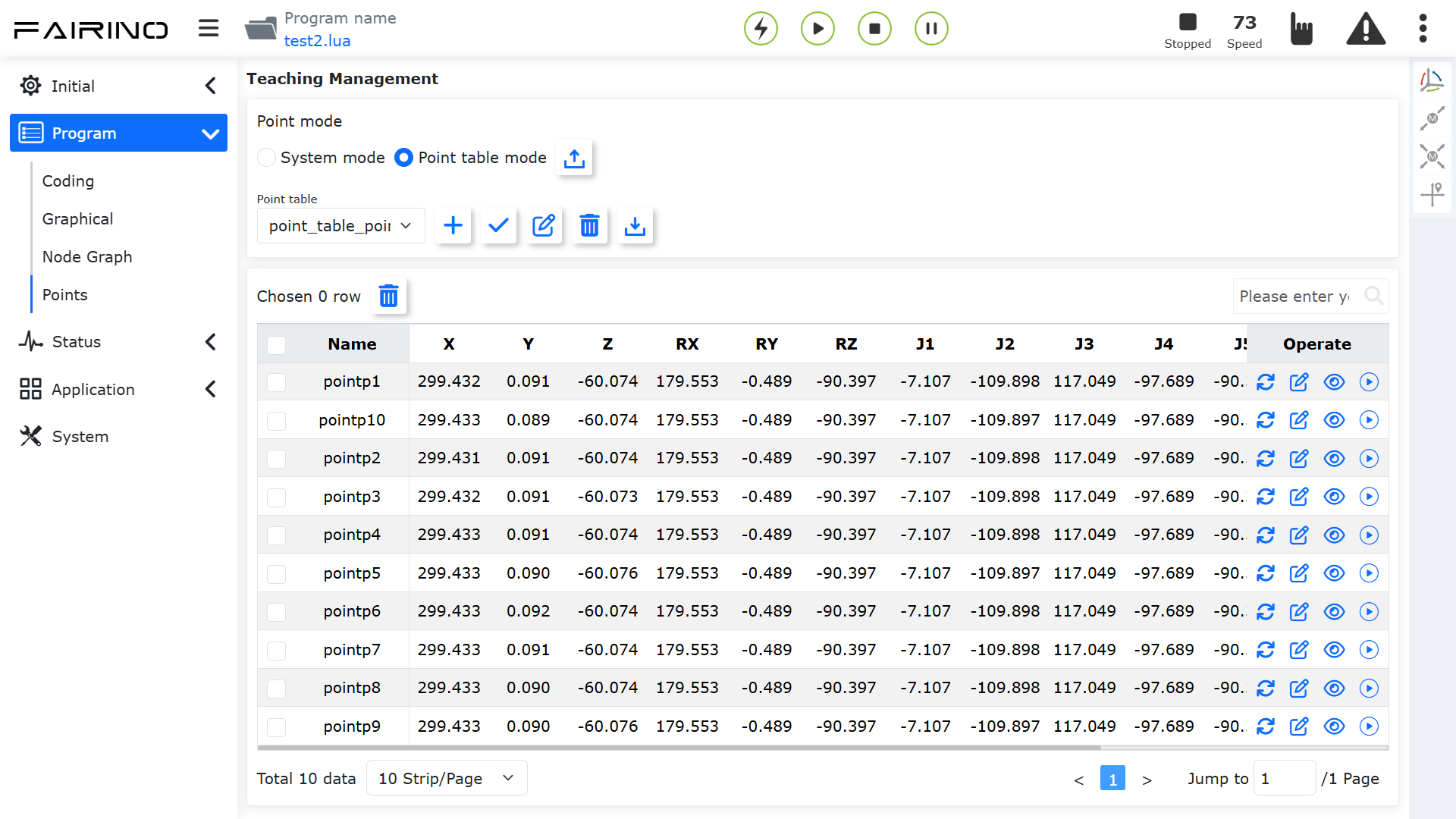

Grafico 12.1-2 Interfaccia gestione insegnamento - Modalità Tabella Punti

Nell’angolo in alto a destra dell’interfaccia di gestione dell’insegnamento viene visualizzata la barra di controllo del corpo robot. In questa interfaccia, l’utente può spostare il corpo del robot, quindi eseguire l’operazione di sovrascrittura dei dati del punto di insegnamento.

../_images/0039.png

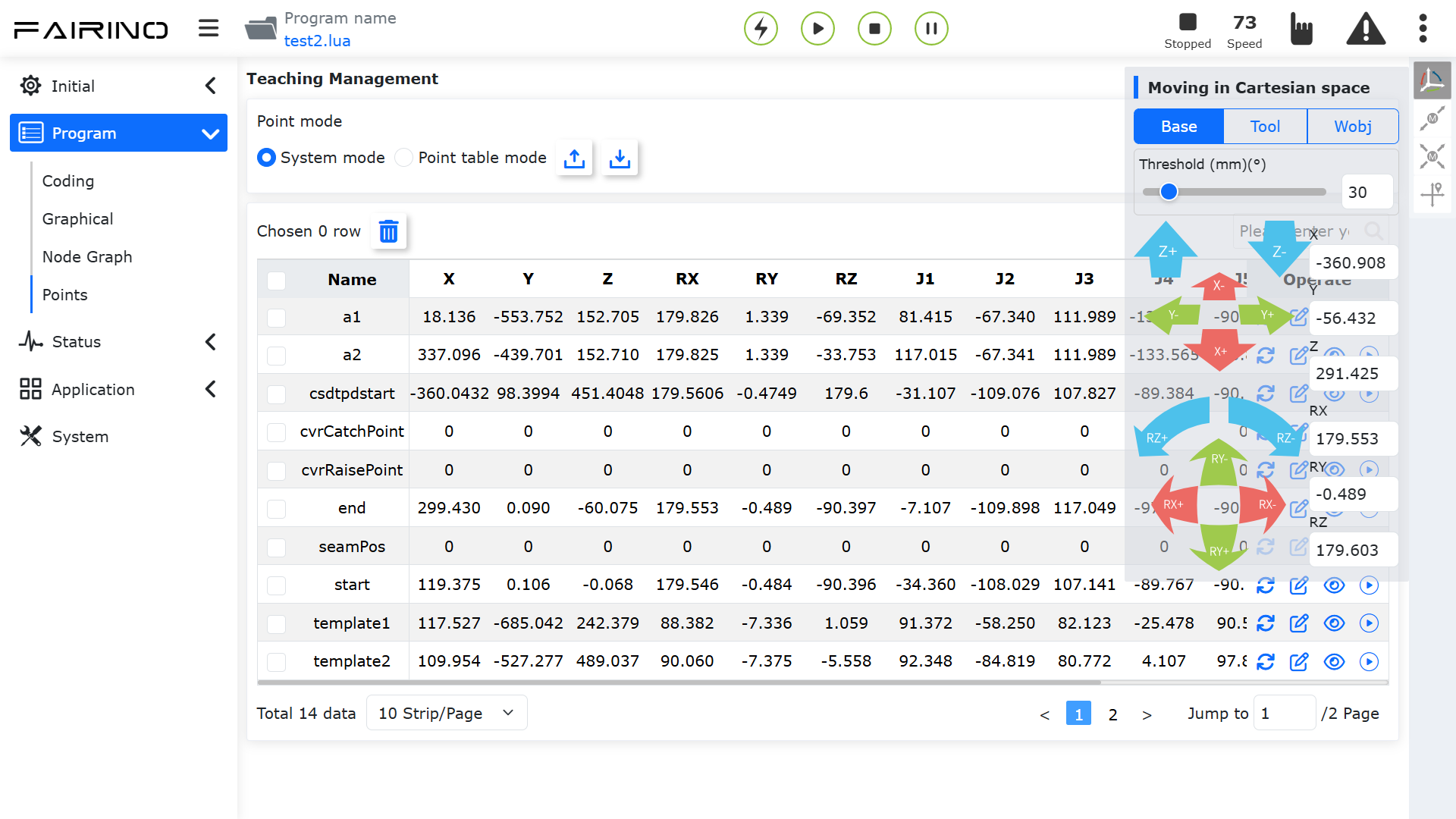

Grafico 12.1-3 Interfaccia gestione insegnamento - Barra di controllo corpo robot

Nell’angolo in alto a destra della tabella dei dati dei punti di insegnamento è possibile inserire il nome del punto di insegnamento per la ricerca; cliccando sul nome del punto di insegnamento nella tabella dei dati, si entra in modalità modifica. Inserendo il nome modificato e cliccando al di fuori del nome del punto di insegnamento, la modifica viene completata.

Nota

../_images/0049.png

Nome: Pulsante Importa

Funzione: Importazione file punto di insegnamento

Nota

../_images/0059.png

Nome: Pulsante Esporta

Funzione: Esportazione file punto di insegnamento

Nota

../_images/0069.png

Nome: Pulsante Elimina

Funzione: Dopo aver selezionato uno o più punti di insegnamento, cliccando il pulsante «Elimina» sopra la tabella, viene richiesto di «Cliccare nuovamente il pulsante Elimina per confermare l’eliminazione». Cliccando nuovamente, le informazioni del punto vengono eliminate;

Nota

../_images/0078.png

Nome: Pulsante Sovrascrivi Punto

Funzione: Cliccare per sovrascrivere il punto di insegnamento con i dati di posizione correnti del robot, e nella finestra di dialogo scegliere «Sincronizzare il programma di insegnamento»

../_images/0087.png

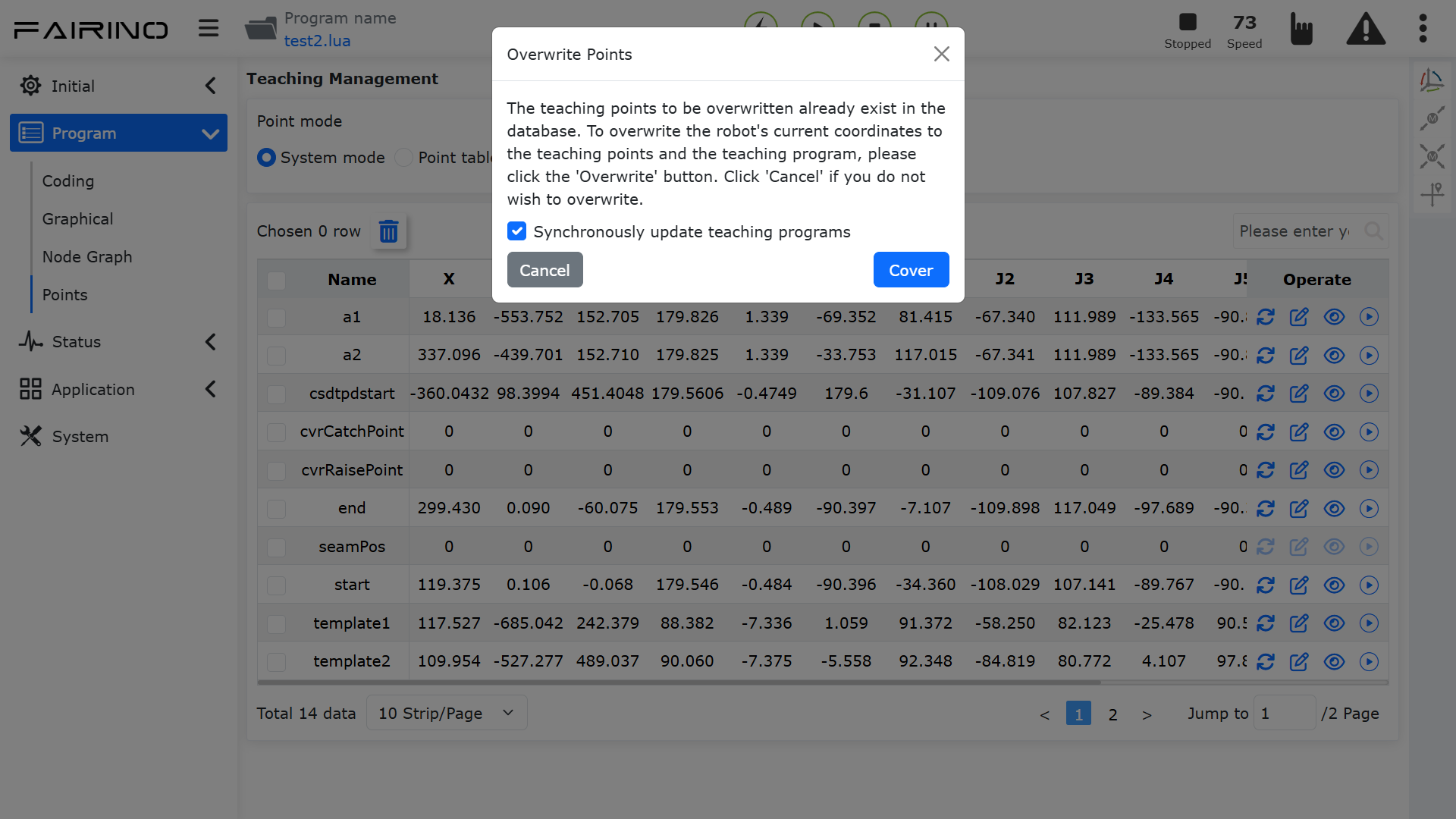

Grafico 12.1-4 Sovrascrittura punto di insegnamento

Nota

../_images/0096.png

Nome: Pulsante Modifica

Funzione: Cliccare per confermare la modifica dei valori x, y, z, rx, ry, rz e v del punto di insegnamento

Importante

I valori modificati di x, y, z, rx, ry, rz del punto di insegnamento non devono superare il campo di lavoro del robot.

Nota

../_images/0107.png

Nome: Pulsante Dettagli

Funzione: Cliccare per visualizzare i dettagli del punto di insegnamento

../_images/0116.png

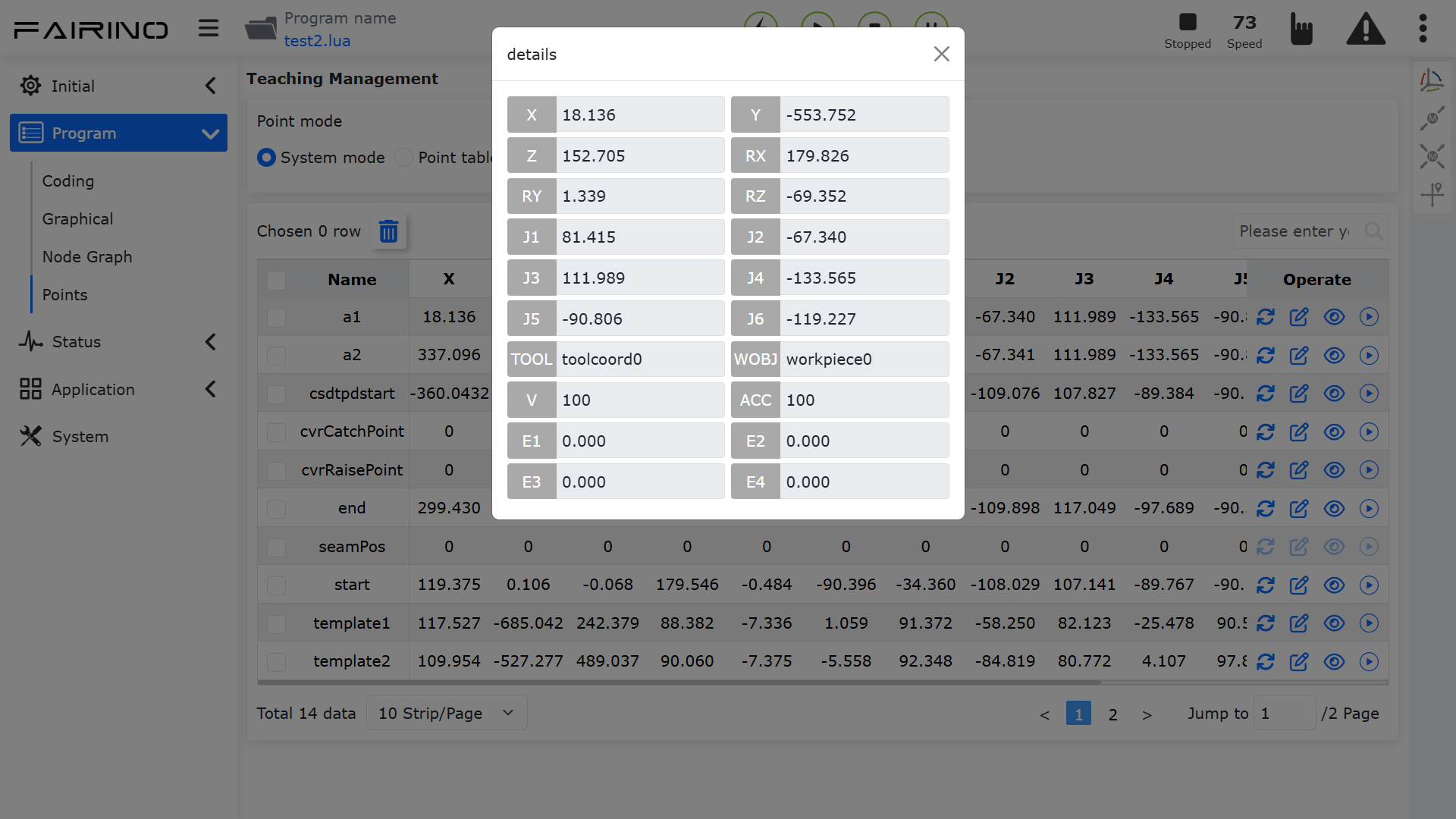

Grafico 12.1-5 Dettagli punto di insegnamento

Nota

../_images/0126.png

Nome: Pulsante Avvia Esecuzione

Funzione: Cliccare per scegliere il metodo di esecuzione del punto singolo, spostando il robot nella posizione di quel punto; selezionare PTP per movimento punto a punto, selezionare Lin per movimento lineare.

../_images/0136.png

Grafico 12.1-6 Esecuzione punto di insegnamento
